캠의 정의와 종류

안녕하세요

이번 시간에는 전산응용기계제도기능사 필기시험에 출제되는

캠에 대해서 알아보려고 합니다.



캠

1. 캠의 정의

    가) 다양한 형태를 가진 면, 또는 홈에 의하여 회전운동 또는 왕복운동을 발생시키는 기구

    나) 캠 기구는 원동절(캠), 종동절, 고정절로 구성되어 있다.



2. 캠의 종류

   1. 평면 캠

출처 : doopedia.co.kr

    가) 평면캠의 종류 : 판캠, 정면캠, 직선운동캠(홈캠), 삼각캠

    나) 판캠 : 가장자리가 굽은 모양의 캠으로 원동절의 회전 운동을 종동절의 직선운동으로 바꿔주는 캠으로

                    내연기관의 흡배기 밸브를 개폐하는데 주로 사용





2. 입체 캠

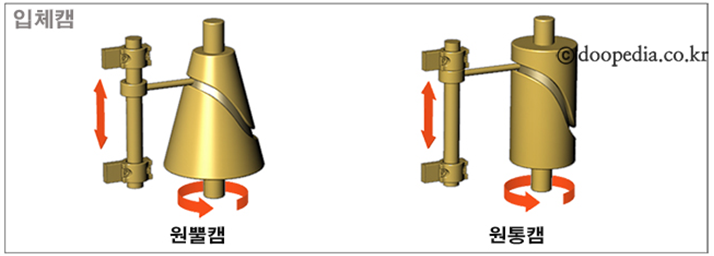

출처 : doopedia.co.kr

    가) 입체캠의 종류 : 단면캠, 원통캠, 원뿔캠, 경사판캠, 구면캠(구형캠), 원추캠







1. 다양한 형태를 가진 면, 또는 흠에 의하여 회전운동 또는 왕복운동을 발생시키는 기구는? 1

    가) 캠

    나) 스프링

    다) 베어링

    라) 링크









답은 가)





2. 다음에 설명하는 캠은? 1

    가) 판 캠

    나) 원통 캠

    다) 구면 캠

    라) 경사판 캠









회전 운동을 직선운동으로 바꾸어주고, 내연기관의 흡배기 밸브를 개폐하는데 많이 사용하는 캠은 판캠이다.

답은 가)





3. 다음 중 평면 캠의 종류가 아닌 것은? 3

    가) 판 캠

    나) 정면 캠

    다) 구형 캠

    라) 직선운동 캠









평면캠에는 판캠, 정면캠, 직선운동캠(홈캠), 삼각캠이 있고

입체캠에는 단면캠, 원통캠, 원뿔캠, 경사판캠, 구면캠(구형캠), 원추캠가 있다

답은 다)





4. 다음 중 캠을 평면 캠과 입체 캠으로 구분할 때 입체 캠의 종류로 틀린 것은? 2

    가) 원통 캠

    나) 삼각 캠

    다) 원뿔 캠

    라) 빗판 캠









평면캠에는 판캠, 정면캠, 직선운동캠(홈캠), 삼각캠이 있고

입체캠에는 단면캠, 원통캠, 원뿔캠, 경사판캠, 구면캠(구형캠), 원추캠가 있다

답은 나)



5. 입체 캠의 종류에 해당하지 않는 것은? 2

    가) 원통 캠

    나) 정면 캠

    다) 빗판 캠

    라) 원뿔 캠









평면캠에는 판캠, 정면캠, 직선운동캠(홈캠), 삼각캠이 있고

입체캠에는 단면캠, 원통캠, 원뿔캠, 경사판캠, 구면캠(구형캠), 원추캠가 있다

답은 나)
