치수 기호

안녕하세요

이번 시간에는 전산응용기계제도기능사 필기시험에 출제되는

치수 기호에 대해서 알아보려고 합니다.

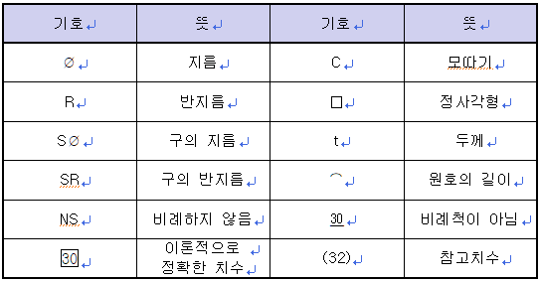

1. 치수 기호









1. 모떼기를 나타내는 치수 보조 기호는?

    가) R

    나) SR

    다) t

    라) C



R : 반지름, SR : 구의 반지름,  t : 두께, C : 모떼기

답은 라)





2. 이론적으로 정확한 치수를 나타낼 때 사용하는 기호로 옳은 것은?

    가) t

    나) ( )

    다) □

    라) △



( ) : 참고치수, □ : 이론적으로 정확한 치수
답은 다)





3. 구의 반지름을 나타내는 치수 보조 기호는?

    가) ø

    나) Sø

    다) SR

    라) C



ø : 지름, Sø : 구의 지름, SR : 구의 반지름, C : 모떼기

답은 다)





4. 치수 보조 기호에서 이론적으로 정확한 치수를 나타내는 것은?



가)는 이론적으로 정확한 치수, 다)는 비례척이 아님, 라)는 참고 치수

답은 가)





5. 다음 투상도에 표시된 “SR" 은 무엇을 의미하는가?

    가) 원의 반지름

    나) 원호의 지름

    다) 구의 반지름

    라) 구의 지름



SR은 구의 반지름

답은 다)





6. 지름과 반지름의 표시방법에 대한 설명 중 틀린 것은?

    가) 원 지름의 기호는 ø로 나타낸다.

    나) 원 반지름의 기호는 R로 나타낸다.

    다) 구의 지름은 치수를 기입할 때는 Gø 를 쓴다.

    라) 구의 반지름은 치수를 기입할 때는 SR을 쓴다.



구의 지름은 Sø 를 쓴다

답은 다)





7. 치수 보조 기호의 설명으로 틀린 것은?

    가) 구의 지름 - Sø

    나) 구의 반지름 - SR

    다) 45° 모따기 - C

    라) 이론적으로 정확한 치수 - (15)



(15)는 참고치수이다.

답은 라)



8. 다음 치수 보조 기호에 관한 내용으로 틀린 것은?





두께를 나타내는 보조 기호는 t이다.

답은 나)



9. 다음 중 치수와 같이 사용하는 기호가 아닌 것은?





다)는 원기둥 형상에서 평면을 표시하는 기호(생크)로 치수와 같이 사용하는 기호가 아니다.

답은 다)



10. 다음 도면과 같이 치수 25 밑에 그은 선이 의미하는 것은?

    가) 다듬질 치수

    나) 가공 치수

    다) 기준 치수

    라) 비례하지 않는 치수





치수 밑에 그은 선은 비례척이 아님을 뜻한다.

답은 라)



11. 축의 끝에 45° 모떼기 치수를 기입하는 방법으로 틀린 것은?



- 앞에 있는 숫자는 개수를 표현한 것으로 모떼기 치수를 기입하는 방법이 아니다.

답은 나)





12. 다음 그림에서 모떼기가 C2일 때 모떼기의 각도는?





모떼기 표현에서 C는 45도 모떼기를 의미한다.

답은  다)





13. 그림에서 나타난 치수선은 어떤 치수를 나타내는가?

    가) 변의 길이

    나) 호의 길이

    다) 현의 길이

    라) 각도





그림에 나타난 치수는 호의 길이를 뜻하고, 호의 양 끝점을 이은 직선의 길이를 현의 길이라고 한다.

답은 나)
